نمای شیشهای
کرتین وال و اسپایدر

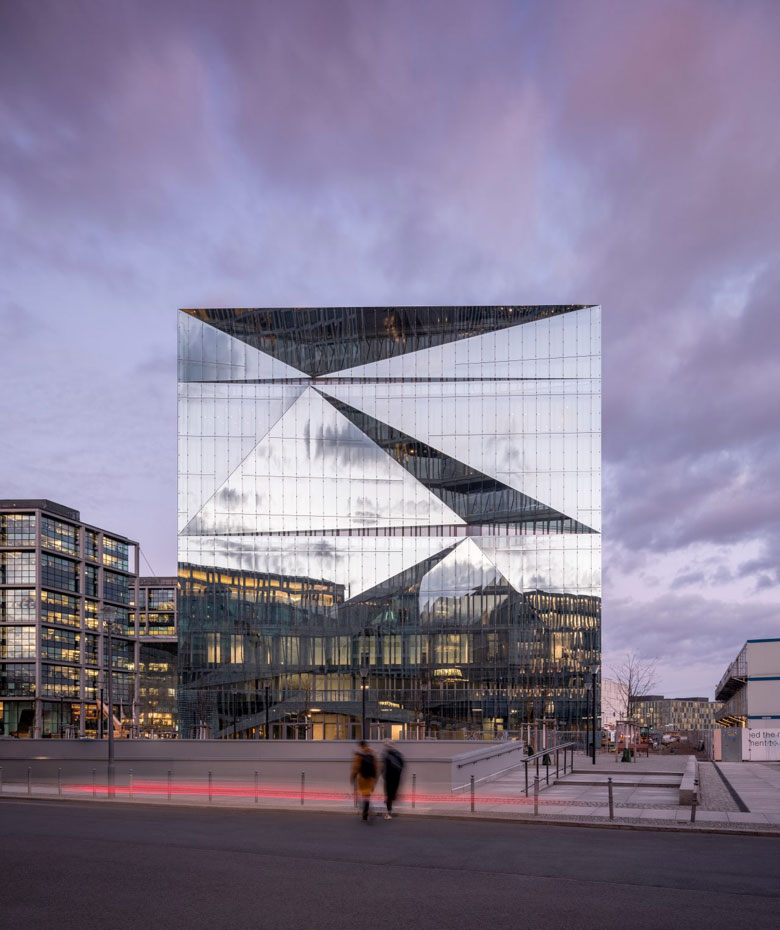

نمای شیشهای در دهههای اخیر به یکی از محبوبترین سیستمهای پوشش خارجی ساختمان تبدیل شده است. استفاده از شیشه در نما نهتنها جلوهای مدرن و لوکس ایجاد میکند، بلکه به بهینهسازی نور طبیعی، افزایش بهرهوری انرژی و ارتقای ارزش ملک نیز کمک میکند. در این میان، دو سیستم پرکاربرد و حرفهای یعنی کرتین وال (Curtain Wall) و نمای اسپایدر (Spider Facade) بیشترین سهم بازار را به خود اختصاص دادهاند.
در این مقاله بهصورت تخصصی به بررسی کامل این دو سیستم نمای شیشهای میپردازیم؛ از ساختار و انواع گرفته تا مزایا، معایب، هزینه اجرا، استانداردها و نکات مهم در انتخاب بهترین گزینه برای پروژه شما.

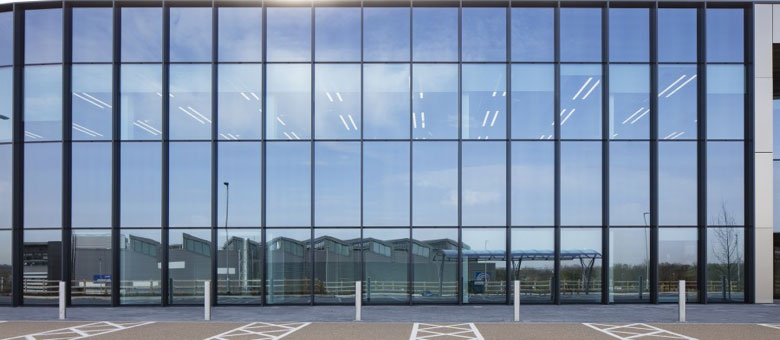

کرتین وال چیست؟
سیستم کرتین وال نوعی نمای شیشهای غیرسازهای است که به اسکلت اصلی ساختمان متصل میشود اما بار مرده و زنده سازه را تحمل نمیکند. در این سیستم، بارهای وارد شده مانند باد و زلزله به سازه اصلی منتقل میشوند.
این نوع نما بیشتر در ساختمانهای اداری، تجاری، برجها و سازههای مدرن شهری استفاده میشود.

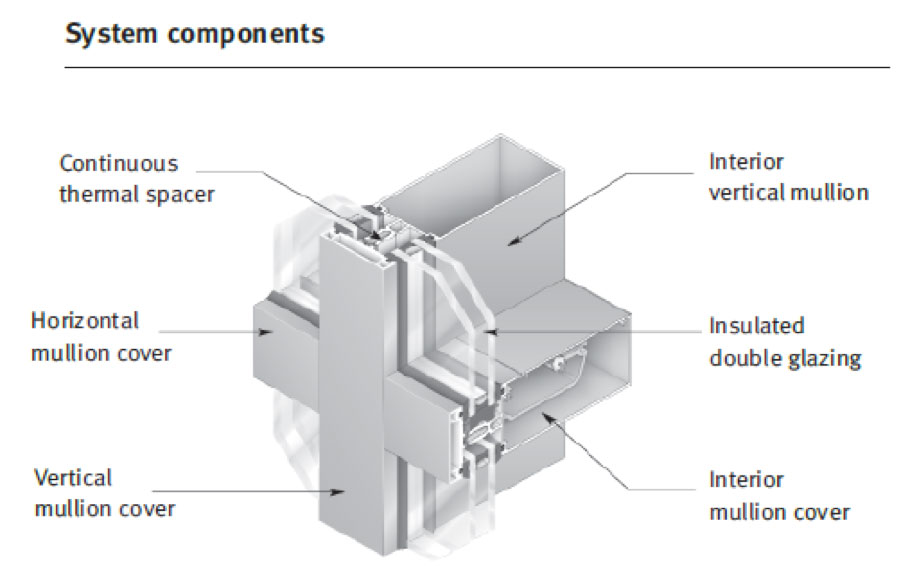

اجزای اصلی نمای کرتین وال
- • پروفیلهای آلومینیومی
- • شیشههای دوجداره یا چندجداره
- • لاستیکهای EPDM
- • اتصالات مکانیکی و براکتها
- • درپوشها و کاورها
سیستم استیک (Stick System) در این روش، اجزا در محل پروژه مونتاژ میشوند. مناسب پروژههای متوسط با هزینه کنترلشده.

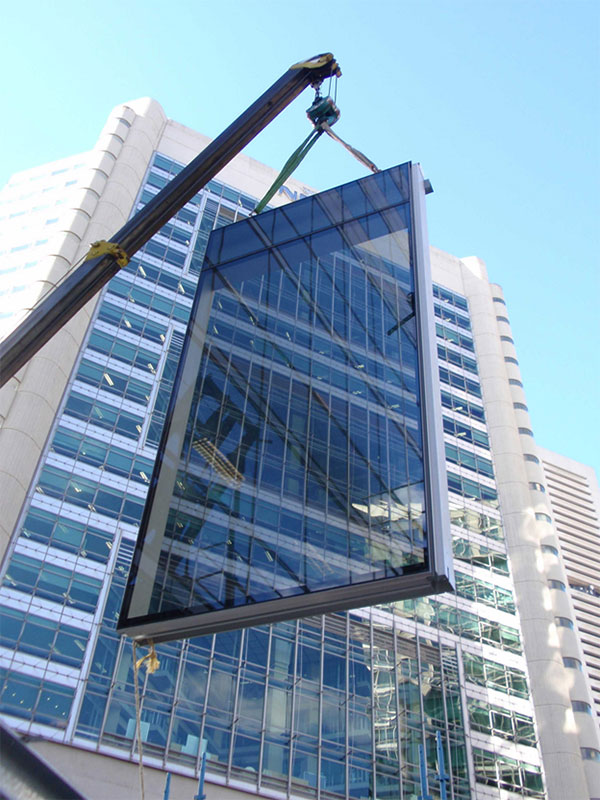

سیستم پیش ساخته (Unitized System) پنلها بهصورت پیشساخته در کارخانه تولید و در محل نصب میشوند. سرعت اجرا بالا و کیفیت یکنواختتر دارد.
سیستم با درپوش (Face Cap) دارای درپوشهای آلومینیومی قابل مشاهده در نمای بیرونی.
- سیستم بدون قاب (Frame Less) ظاهر یکدست شیشهای بدون نمایش فریمهای بیرونی.
مزایای نمای کرتین وال
- • عایق حرارتی و صوتی بالا و مقاومت در برابر زلزله
- • وزن سبک نسبت به مصالح سنتی
- • تنوع طراحی و رنگبندی وامکان اجرای بازشو مخفی
- • کاهش مصرف انرژی
معایب کرتین وال
- • هزینه اولیه بالاتر نسبت به نمای سنتی
- • نیاز به اجرای دقیق و مهندسی
- • وابستگی عملکرد به کیفیت یراقآلات و نصب
- • دشواری در اجرا
استانداردها و نکات فنی مهم
- • استفاده از شیشه سکوریت یا لمینت و دوجداره
- • رعایت ضریب انتقال حرارت (U-Value)
- • در نظر گرفتن فشار باد منطقه
- • استفاده از اتصالات ضدزنگ

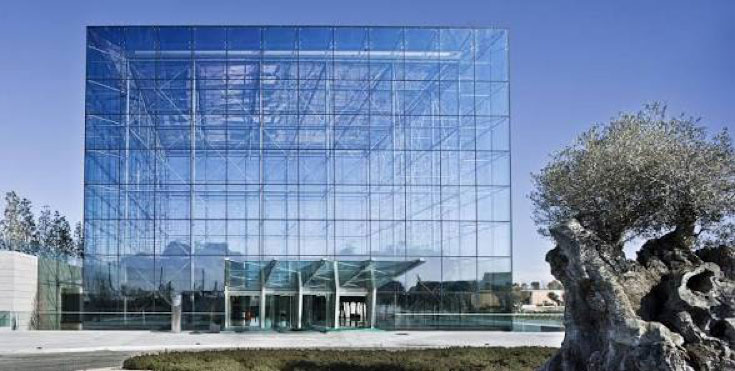

نمای اسپایدر چیست؟
نمای اسپایدر نوعی سیستم نمای شیشهای بدون فریم است که شیشهها توسط اتصالات نقطهای استیل (اسپایدر) به سازه پشتیبان متصل میشوند. این سیستم بیشترین میزان شفافیت و دید بصری را فراهم میکند.
نمای اسپایدر بیشتر در لابی هتلها، مراکز تجاری لوکس، فرودگاهها و ساختمانهای شاخص استفاده میشود.

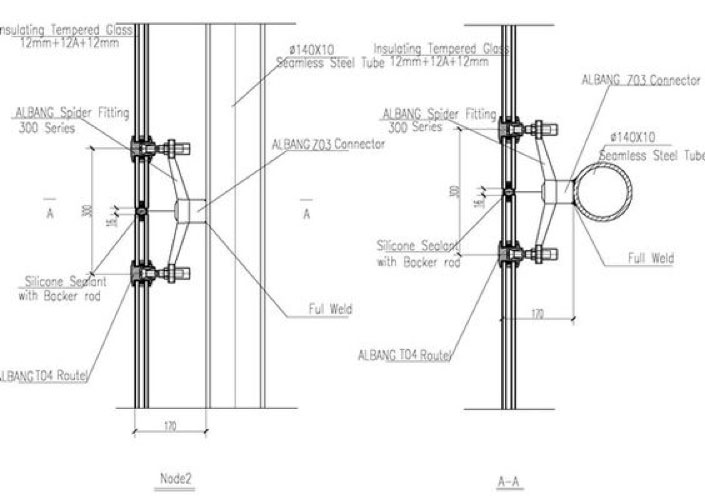

اجزای اصلی سیستم اسپایدر
- • شیشه سکوریت یا لمینت چندلایه
- • اتصالات استیل ضدزنگ (Spider Fittings)
- • سازه پشتیبان فلزی یا کابلی
- • روتل (Routel)
- • گسگتهای آببندی
انواع سیستم اسپایدر
- اسپایدر با سازه فلزی
متداولترین روش اجرا با تیرهای فلزی پشتیبان.
- اسپایدر کابلی
دارای کابلهای کششی برای انتقال نیرو؛ بسیار مدرن و سبک.
- اسپایدر فین گلس (Glass Fin)
استفاده از تیغههای شیشهای به عنوان سازه نگهدارنده.
مزایای نمای اسپایدر
- • حداکثر شفافیت و جلوه بسیار مدرن و لوکس
- • کاهش دید فریمها
- • مقاومت بالا در برابر فشار باد
- • قابلیت اجرای دهانههای بزرگ
معایب نمای اسپایدر
- • قیمت بالاتر نسبت به کرتین وال
- • نیاز به محاسبات سازهای دقیق
- • نگهداری حساستر
- • عدم امکان اجرای شیشه دوجداره یا چند جداره
مقایسه کرتین وال و اسپایدر
ویژگی | کرتین وال | اسپایدر |
| ظاهر | دارای فریم | بدون فریم |
| هزینه | متوسط تا بالا | بالا |
| شفافیت | متوسط تا زیاد | بسیار زیاد |
| سرعت اجرا | بالا (یونیتایز) | متوسط |
| عایق حرارتی | بسیار خوب | وابسته به نوع شیشه |
| کاربرد | برجها، اداری | لابی، ویترین، ساختمان لوکس |
هزینه اجرای نمای شیشهای
هزینه اجرای نما به عوامل زیر بستگی دارد:
- نوع سیستم (استیک یا یونیتایز)
- ضخامت و نوع شیشه
- نوع یراقآلات
- متراژ پروژه
- ارتفاع ساختمان
- شرایط آبوهوایی منطقه
بهطور کلی، نمای اسپایدر بین 20 تا 40 درصد گرانتر از کرتین وال است.
نکات مهم در انتخاب سیستم مناسب
- بودجه پروژه
- نوع کاربری ساختمان
- شرایط اقلیمی
- میزان نور مورد نیاز
- استانداردهای انرژی
- پیچیدگی طراحی معماری
نگهداری و تعمیرات
نگهداری کرتین وال
- شستشوی دورهای شیشه
- بررسی آببندی
- کنترل اتصالات آلومینیومی
نگهداری اسپایدر
- بررسی پیچهای استیل
- کنترل تنش کابلها
- بررسی ترکهای احتمالی شیشه
FAQ
سوالات متداول
بله، در صورت استفاده از شیشههای Low-E و دوجداره، مصرف انرژی کنترل میشود.
بله، در صورت طراحی مهندسی و استفاده از شیشه لمینت.
در صورت اجرای استاندارد، بیش از 30 سال.
جمعبندی نهایی
نمای شیشهای با دو سیستم پرکاربرد کرتین وال و اسپایدر گزینهای مدرن، مقاوم و ارزشآفرین برای ساختمانهای امروزی است. اگر به دنبال تعادل بین قیمت، عملکرد و زیبایی هستید، کرتین وال انتخاب مناسبی است. اما اگر اولویت شما حداکثر شفافیت و جلوه لوکس است، نمای اسپایدر گزینهای ایدهآل خواهد بود.
انتخاب نهایی باید بر اساس تحلیل فنی، بودجه، اقلیم منطقه و کاربری ساختمان انجام شود. پیشنهاد میشود پیش از اجرا با یک شرکت متخصص در زمینه طراحی و اجرای نمای شیشهای مشورت کنید تا بهترین نتیجه را از سرمایهگذاری خود بگیرید.
